螺旋式空壓機-直聯水冷型
| 直聯式水冷型 DIRECT TYPES / WATER COOLING |
| 型號 Model(HP) |
排氣量/排氣壓力(m3/min/Mpa) | 功率 (Kw) |
重量 (Kg) |
外形尺寸 (mm)L × W × H |
出口管徑 | 噪音 dB(A) |
| JG-75W | 10.4/0.75 9.60/0.85 8.50/1.0 7.69/1.2 | 55 | 2150 | 2250 × 1344 × 1694 | G2" | 75±2 |
| JG-100W | 14.1/0.75 12.8/0.85 11.3/1.0 10.0/1.2 | 75 | 2250 | 2250 × 1344 × 1694 | G2" | 75±2 |
| JG-125W | 16.0/0.75 15.2/0.85 14.3/1.0 12.9/1.2 | 90 | 2450 | 2250 × 1344 × 1694 | G2" | 75±2 |

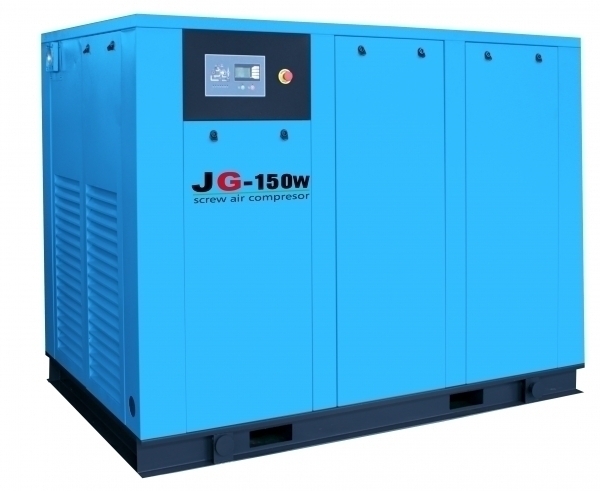

| JG-150W | 21.0/0.75 19.8/0.85 17.5/1.0 16.0/1.2 | 110 | 3050 | 2300 × 1450 × 1750 | DN80 | 80±2 |
| JG-180W | 25.2/0.75 24.0/0.85 21.0/1.0 18.3/1.2 | 132 | 3200 | 2300 × 1450 × 1750 | DN80 | 80±2 |
| JG-220W | 28.7/0.75 27.6/0.85 25.3/1.0 22.4/1.2 | 160 | 4050 | 2900 × 1600 × 1800 | DN80 | 80±2 |
| JG-250W | 32.0/0.75 30.4/0.85 28.2/1.0 25.1/1.2 | 185 | 4300 | 2900 × 1600 × 1800 | DN80 | 80±2 |
| JG-350W | 42.5/0.75 42.0/0.85 39.1/1.0 34.9/1.2 | 250 | 5200 | 3200 × 1950 × 2100 | DN100 | 85±2 |
| JG-380W | 52.9/0.75 52.6/0.85 42.0/1.0 41.3/1.2 | 280 | 5500 | 4000 × 2150 × 2100 | DN100 | 85±2 |
| JG-400W | 55.0/0.75 54.0/0.85 48.2/1.0 41.6/1.2 | 300 | 5700 | 4000 × 2150 × 2100 | DN100 | 85±2 |
| JG-450W | 64.0/0.75 62.0/0.85 50.0/1.0 42.0/1.2 | 355 | 6800 | 4200 × 2200 × 2350 | DN100 | 85±2 |
| JG-540W | 75.0/0.75 73.0/0.85 56.0/1.0 46.0/1.2 | 400 | 7800 | 4500 × 2500 × 2350 | DN100 | 85±2 |
| JG-600W | 83.1/0.75 81.0/0.85 71.0/1.0 60.0/1.2 | 450 | 9800 | 4200 × 2200 × 2350 | DN100 | 85±2 |
| 壓縮機級數:單級 排氣溫度(℃):＜45℃ 電源(V/ψ/Hz):220、380、460/3/50、60(含國外) |
| 環境溫度(℃ ):-5℃~+45℃ 驅動方式:直接傳動 啟動方式:Y-△ 冷卻方式:水冷 |
| 註:JG-380W / JG-450W / JG-600W 只生產6KV/10KV |
備註:
*本公司保留技術不斷改進之權利，參數變化恕不先行告知。
*噪音值為標準測試條件測試，具體使用時因安裝條件會有不同。
